[Kubernetes] 스케줄러 알아보기

• •

Kubernetes Scheduler

Scheduler 란?

• 스케줄러는 쿠버네티스에서 kubelet이 파드를 실행할 수 있도록 파드를 노드에 할당하는 역할을 수행한다.
• kube-scheduler는 쿠버네티스의 기본 스케줄러, 컨트롤 플레인의 일부로 실행
• 필요한경우 커스텀 스케줄러를 사용할 수 있다.
• 새로 생성된 모든 파드에 대해서 kube-schedluer는 최적의 노드를 선택한다.
• 스케줄시 고려사항
  • 개별 및 집단 리소스 요구사항
  • 하드웨어/소프트웨어
  • 어피니티/안티어피니티
  • 테인트/톨러레이션
  • 데이터 지역성
  • 워크로드 간섭

Scheduler 기본 동작 방식

• 스케줄러의 기본 동작 방식은 아래와 같다.

image from: https://k21academy.com/docker-kubernetes/scheduling-in-kubernetes/

1. 사용자가 API Server에 Pod 생성을 요청한다.
2. 요청된 Pod 생성을 etcd에 저장한다.
3. Scheduler는 API Server를 확인하면서 새로 생성된 pod가 존재하는지 검사한다.
4. 스케줄링이 완료되면 API Server에 해당 pod에 대해서 바인딩 요청을 한다.
5. Kubelet은 API 서버에 주기적 요청을 수행하면서 Pod를 자신의 노드에 배치한다.
6. 배차가 완료되면 kubelet은 container runtime을 통해서 컨테이너를 실행한다.
7. kubelet은 실행된 pod의 상태를 주기적으로 API Server에 업데이트한다.
8. API Server는 etcd에 쓰기를 수행한다.

Pod 배치 단계

• Pod는 필터와 우선순위 2단계 작업에서 파드에 대한 노드 선택을 수행한다.
• 필터와 스코어링이 끝나고 나면 우선순위가 가장 높은 노드에 파드를 할당하게 된다. 점수가 같다면 임의의 노드에 할당한다.

Filters

• 필터링 단계는 파드를 스케줄링 할 수 있는 노드 셋을 찾는다.
• 기본적으로 스케줄러는 predicate 시리즈를 등록한다.
• 포드에 필터를 적용하면 해당 포드는 지정된 조건을 충족하는 노드를 찾는다.
• FeasibleNodes 메커니즘은 대규모 클러스터를 예약하기 위한 성능을 높일 수 있다.
• 예) 1000개의 노드가 있고, 30%를 지정하면 스케줄러는 오직 필터링 프로세스에서 300개의 매치되는 노드만 찾게 된다.
  • 300개의 매치되는 노드가 찾아지면 필터링 프로세스는 멈춘다.
  • 이는 전체 노드를 검색하지 않고, 노드의 우선순위를 찾는데 시간을 절약한다.
  • 그러나 Pod가 가장 적절한 노드로 예약되지 않을 수 있는 결함은 여전히 있따.

Prioritize (스코어링)

• 필터링 과정에서 선택된 노드들중 노드의 순위를 결정하여 가장 적합한 파드 배치를 선택한다.
• Pod 우선순위는 조건을 충족하는 노드에 점수를 매기고 Pod에 가장 적합한 노드를 찾는 데 도움이 되는 방법이다.
• Pod에 대한 스코어링을 제공하기 위해, Map 및 Reduce 인수가 PriorityConfig 파일에 사용된다.
  • Map: 개별 노드의 점수를 계산한다.
  • Reduce: 현재 PriorityConfig에 있는 모든 노드의 프로세스 점수를 다시 줄인다.

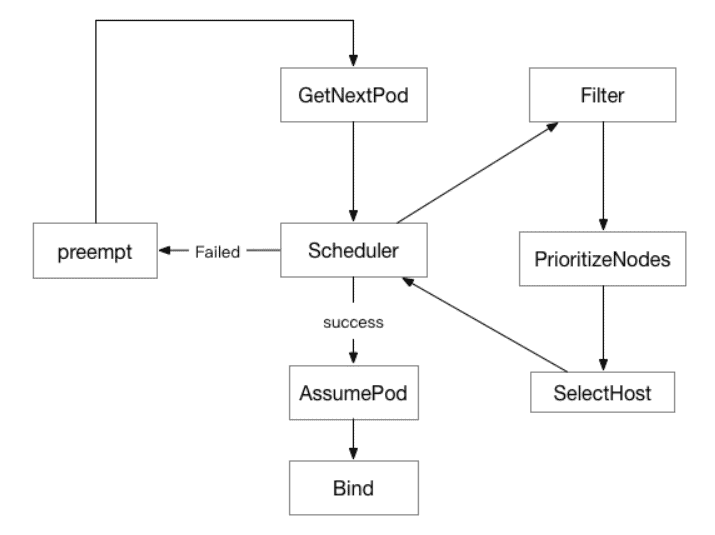

image from: https://k21academy.com/docker-kubernetes/scheduling-in-kubernetes/

Scheduler 메소드

• 스케줄링을 통해서 노드를 선택하는 다양한 방법이 있다.
• 아래 제시되는 여러 방법을 통해서 스케줄링을 조정할 수 있다.

Node Selector

• nodeSelector는 특정 노드에 스케줄링을 수행하는데 가장 단순한 방법이다.
• nodeSelector는 PodSpec의 필드이며 기/값 쌍의 맵으로 지정된다.
• 포드가 특정 노드에서 실행될 수 있으려면 노드는 pod에 대해서 사용된 키/값 쌍 레이블을 가지고 있어야한다.
• 다음 명령을 통해서 노드에 레이블을 지정할 수 있다.

Node에 레이블 지정

kubectl label nodes <node-name> gputype=T200

Pod 작성하기

• 이제 위 노드 레이블에 pod를 직접 nodeSelector를 이용하여 할당하도록 매니페스트를 작성하자.

apiVersion: v1
kind: Pod
metadata:
  name: nginx
  labels:
    env: test
spec:
  containers:
  - name: nginx
    image: nginx
    imagePullPolicy: IfNotPresent
  nodeSelector:
    gputype: T200

• 위 코드와 같이 nodeSelector에 key/value에 매치되는 노드를 선택한다.

Node Affinity/Anti-Affinity

• Node Affinity/Anti-Affinity 는 스케줄러에 의해서 어떤 노드가 선택될지에 대한 규칙을 수정하는 방법이다.
• 이 기능은 nodeSelector의 일반화된 기능이다.
• 룰들은 포드에 배치된 노드 및 선택기의 사용자 지정 레이블에 대한 친숙한 개념을 사용하여 정의된다.
• 스케줄러에서 룰을 얼마나 엄격하게 적용할지에 따라 필수(required) 또는 선호(preferred) 규칙을 나타낼 수 있다.
• Affinity에는 "노드 어피니티"와 "파드 간 어피니티/안티 어피니티" 2가지 종류가 있다.
• 노드 어피니티: nodeSelector와 유사하지만 더 다양한 기능을 제공한다.
• 파드 간 어피니티/안티 어피니티: 노드 레이블이 아닌 파드 레이블에 대해 제한을 적용한다.

Node Affinity

• nodeSelector와 개념적으로 유사 (노드 레이블을 기반으로 파드를 스케줄할 수 있도록 해준다.)
• 종류
  • requiredDuringSchedulingIgnoredDuringExecution
    • requiredDuringScheduling: 스케줄 되는 동안에 반드시 필수적으로 매치 되어야한다는 의미
    • IgnoredDuringExecution: 실행중에 노드의 레이블이 변경되더라도 그대로 실행된다는 의미
  • preferredDuringSchedulingIgnoredDuringExecution
    • preferredDuringScheduling: 스케줄 되는 동안에 매치되면 좋고, 매치되지 않으면 다른곳에 실행되어도 무방의 의미
    • IgnoredDuringExecution: 실행중에 노드의 레이블이 변경되더라도 그대로 실행된다는 의미

Sample

apiVersion: v1
kind: Pod
metadata:
  name: with-node-affinity
spec:
  affinity:
    nodeAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        nodeSelectorTerm:
        - matchExpressions:
          - kye: kubernetes.io/e2e-az-name
            operator: In
            values:
            - e2e-az1
            - e2e-az2
      preferredDuringSchedulingIgnoredDuringExecution:
      - weight: 1
        preference:
          matchExpressions:
          - key: another-node-label-key
            operator: In
            values:
            - another-node-label-value
  containers:
  - name: with-node-affinity
    image: k8s.gcr.io/pause:2.0

• 다음 조건이 만족하는 경우에만 배치가 됨
  • key가 kubernetes.io/e2e-az-name 이고 값이 e2e-az1, e2e-az2 중 하나에 속하는 레이블이 있는 경우에만 파드 배치 가능
  • 또한 위 조건을 충족하는 레이블의 노드 중에서 키가 another-node-lable-key 이고, another-node-label-value 인 레이블이 있는 노드를 선호하도록 한다.
• 오퍼레이터 종류
  • In, NotIn, Exists, DoesNotExists, Gt, Lt 등이 있다. (NotIn, DoesNotExists) 을 이용하면 Anti-Affinity를 제공할 수 있다.
• preferredDuringSchedulingIgnoredDuringExecution.weight: 값의 범위는 0 ~ 100이며, requiredDuringScheduling 어피니티에 대해서 누적 합계를 구한다. Pod는 값이 높은곳에 배치된다.

Pod Affinity/Anti Affinity

• 노드의 레이블을 기반으로 하지 않고, 이미 실행중인 pod 레이블을 기반으로 파드가 스케줄 될 수 있는 노드를 제한
• 노드와 다르게 Pod는 네임스페이스에 속하므로 파드 레이블 위의 세리블 셀렉터는 반드시 셀렉터가 적용될 네임스페이스를 지정해야한다.
• 참고: 파드간 어피니티와 안티-어피니티에는 상당한 양의 프로세싱이 필요하므로 대규모 클러스터에서는 스케줄링 속도가 크게 느려질 수 있다. 클러스터 크기를 고려해야한다.
• 종류
  • requiredDuringSchedulingIgnoredDuringExecution
    • requiredDuringScheduling: 스케줄 되는 동안에 반드시 필수적으로 매치 되어야한다는 의미
    • IgnoredDuringExecution: 실행중에 파드의 레이블이 변경되더라도 그대로 실행된다는 의미
  • preferredDuringSchedulingIgnoredDuringExecution
    • preferredDuringScheduling: 스케줄 되는 동안에 매치되면 좋고, 매치되지 않으면 다른곳에 실행되어도 무방의 의미
    • IgnoredDuringExecution: 실행중에 파드의 레이블이 변경되더라도 그대로 실행된다는 의미
• pod간 어피니티는 PodSpec에서 affinity 필드 중 podAffinity 필드로 지정한다.

Sample

apiVersion: v1
kind: Pod
metadata:
  name: with-pod-affinity
spec:
  affinity:
    podAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
      - labelSelector:
          matchExpressions:
          - key: security
            operator: In
            values:
            - S1
        topologyKey: topology.kubernetes.io/zone
    podAntiAffinity:
      preferredDuringSchedulingIgnoredDuringExecution:
      - weight: 100
        podAffinityTerm:
          labelSelector:
            matchExpressions:
            - key: security
              operator: In
              values:
              - S2
          topologyKey: topology.kubernetes.io/zone
  containers:
  - name: with-pod-affinity
    image: k8s.gcr.io/pause:2.0

• 하나의 파드 어피니티 규칙과 하나의 파드 안티-어피니티 규칙을 정의하고 있다.
• podAffinity:
  • requiredDuringSchedulingIgnoredDuringExecution
  • security와 값 S1인 레이블이 있는 하나 이상의 이미 실행중인 파드와 동일한 영역에 있는 경우에만 파드를 노드에 스케줄한 수 있다.
• podAnitiAffinity:
  • preferredDuringSchedulingIgnoredDuringExecution
  • security와 값 S2인 레이블을 가진 파드와 동일한 영역의 노드에 스케줄 되지 않는다.
• 연산자: In, NotIn, Exists, DoesNotExist 를 사용한다.
• topologyKey는 적법한 어느 레이블-키도 될 수 있다. 하지만, 성능과 보안상의 이유로 topologyKey에는 몇가지 제약 조건이 있다.
  • 파드 어피니티에서 requiredDuringSchedulingIgnoredDuringExecution 과 preferredDuringSchedulingIgnoredDuringExecution는 topologyKey의 빈 값을 허용하지 않는다.
  • 파드 안티 어피니티에서 requiredDuringSchedulingIgnoredDuringExecution 과 preferredDuringSchedulingIgnoredDuringExecution는 topologyKey의 빈 값을 허용하지 않는다.
  • requiredDuringSchedulingIgnoredDuringExecution 파드 안티-어피니티에서 topologyKey 를 kubernetes.io/hostname 로 제한하기 위해 어드미션 컨트롤러 LimitPodHardAntiAffinityTopology 가 도입되었다. 사용자 지정 토폴로지를 사용할 수 있도록 하려면, 어드미션 컨트롤러를 수정하거나 아니면 이를 비활성화해야 한다.
  • 위의 경우를 제외하고, topologyKey 는 적법한 어느 레이블-키도 가능하다.

Taints and Tolerations

• Node Affinity는 노드셋을 가져와서 고를 수 있도록 하는 속성이라면, Taint는 노드가 Pod의 배치를 거부할 수 있다.
• Toleration은 Pod에 적용하며, 테인트가 있어도 해당 노드에 스케줄 될 수 있도록 해준다.
• 테인트와 톨러레이션은 함께 작동하며, 파드가 부적절한 노드에 스케줄 되지 않게 한다.

Taint 걸기

kubectl taint nodes node1 key1=value1:NoSchedule

• node1에 테인트를 걸어준다.
• 키/값 그리고 효과를 지정할 수 있다.
  • 키: key1
  • 값: value1
  • 효과: NoSchedule
  • 즉, 해당 노드에는 스케줄될 수 없게 한다. 만약 toleration으로 key1:value1 이 설정된 Pod는 스케줄 될 수 있다.
• 다음은 taint를 제거하는 방법이다.

kubectl taint nodes node1 key1=value1:NoSchedule-

• 끝에 '-' 를 추가하여 제거할 수 있다.

apiVersion: v1
kind: Pod
metadata:
  name: nginx
  labels:
    env: test
spec:
  containers:
  - name: nginx
    image: nginx
    imagePullPolicy: IfNotPresent
  tolerations:
  - key: "key1"
    operator: "Equal"
    value: "value1"
    effect: "NoSchedule"

• 노드에 걸었던 taint에 대해서 pod tolerations를 확인하고, 매치되는경우 해당 노드에 배포가 된다.
• operator이 없다면 기본값은 "Equal" 이다.
• operator이 "Exists"라면 value를 지정하지 않아야한다. (즉, 키와 이펙트가 존재하면으로 해석된다.)
• effect
  • NoSchedule: 이펙트가 있는 무시되지 않은 테인트가 하나 이상 있으면 쿠버네티스는 해당 노드에 파드를 스케줄 하지 않는다.
  • NoSchedule: 이펙트가 있는 무시되지 않은 테인트가 없지만 PreferNoSchedule 이펙트가 있는 무시되지 않은 테인트가 하나 이상 있으면 쿠버네티스는 파드를 노드에 스케줄 하지 않으려고 시도한다.
  • NoExecute: 이펙트가 있는 무시되지 않은 테인트가 하나 이상 있으면 파드가 노드에서 축출되고(노드에 이미 실행중인 경우), 아직 실행되지 않았다면 스케줄 되지 않는다.

Taints/Toleration and Node Affinity

• Taints/Toleration 만 가지고서는 원하는 노드에 Pod를 정확히 배포하는 작업을 수행할 수 없다.
  • Taint는 Node에 Pod가 배포되지 않도록 하는 기능이기 때문이다.
  • 즉, Toleration을 걸어주면 Taint된 노드에 배포될 수 있다는 이미이며, Pod는 다른 노드에도 배포 될 수 있다.
• Node Affinity 는 Pod가 배포될 노드의 조건을 지정하는 것이므로 원하는 노드에 pod를 배포할 수 있다.
• Taints와 Node Affinity를 동시에 사용하면 배포되지 않아야할 노드를 지정하고, 배포해야하거나, 선호하는 노드에 pod를 배포할 수 있는 것이다.

참고사항

• 현재 Kubernetes 스케줄러의 주요 스케줄링 방법은 Pod-By-Pod이다.
• 이는 또한 현재 스케줄러의 단점 중 하나이며, 주요 성능 병목 현상은 다음과 같다.
  • 쿠버네티스 스케줄러는 현재 전체 노드의 각 pod를 비교한다. pod 스케줄링은 클러스터가 커질수로 급격하게 느려진다.
  • 현재 스케줄러는 확장성이 뛰어니자 않다. 몇가지 케이스에서 스케줄링은 하드코딩이 필요하다.
